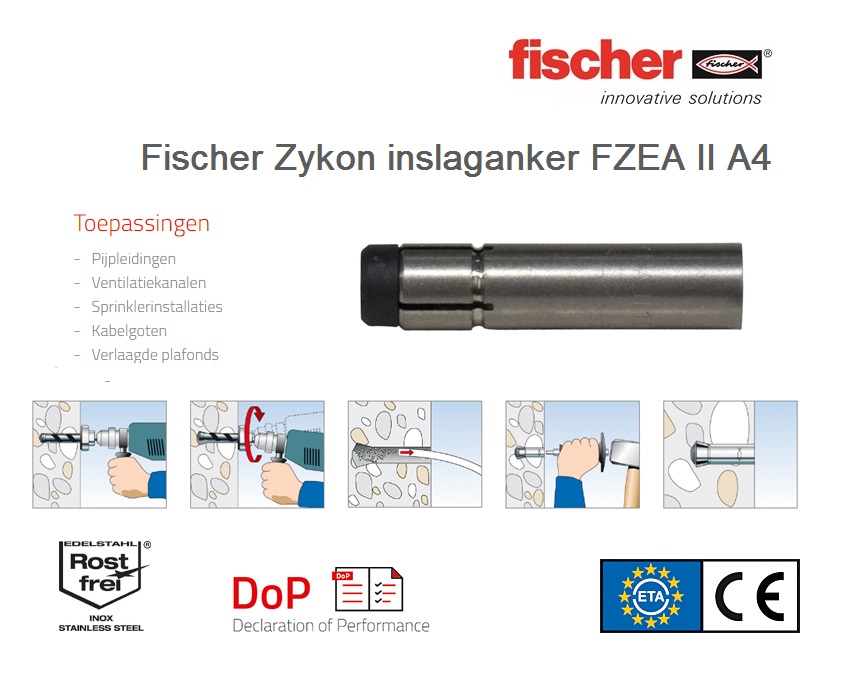

Fischer 047305ZYKON inslaganker FZEA II 14x40 M12
Omschrijving:
Het fischer Zykon inslaganker FZEA II is een inslaganker met binnendraad van gegalvaniseerd staal. In een arbeidscyclus wordt het achter snijdende boorgat met de speciale boor FZUB geboord. Het achter snijdend anker wordt in de tijdbesparende doorsteekmontage geplaatst. Met het montagehulpstuk FZED Plus wordt de spreidhuls door middel van intikken van de spreidpen over de conus gedrukt. Deze vult het achter snijdende boorgat volledig op. Het fischer Zykon inslaganker FZEA II is geschikt voor bevestigingen binnenshuis van bijvoorbeeld buisleidingen, hangende plafonds en sprinklerinstallaties in gescheurd beton.
Voordelen:
Het inslaganker met achter snijdende ZYKON-techniek voor de afzonderlijke bevestiging in gescheurd en ongescheurd beton.
De combinatie van inslag en achter snijdend ZYKON-ankers maakt de afzonderlijke bevestiging in gescheurd beton mogelijk.
De speciale achter snijdende ZYKON-techniek vermindert de energie die nodig is om het anker te plaatsen waardoor de montage krachten besparend mogelijk is.
De speciale boor FZUB maakt een snelle montage door middel van het maken van de achter snijding mogelijk zonder dat van gereedschap behoeft te worden gewisseld.
De tijdens het spreiden van het anker aangebrachte markering garandeert de eenvoudige controle van de verankering.
De nagenoeg spreiddrukvrije montage van het anker maakt korte as- en randafstanden en daarmee een flexibele toepassing mogelijk.
Kenmerkende eigenschappen:
De snelle slagmontage.
Maximale veiligheid door passende verbinding.
Grote mate van flexibiliteit door het gebruik van gebruikelijke metrische bouten en draadstangen.
Achter snijdend gat zonder van gereedschap te veranderen. Dit bespaart tijd en kosten.
ETA-goedkeuring voor gescheurd beton en brandweerstandsklasse R 120.
Toepassingen:
Pijpleidingen, Ventilatiekanalen, Sprinklerinstallaties, Kabelgoten, Verlaagde plafonds.
Bouwmaterialen:
Goedgekeurd voor:
Beton C20/25 tot C50/60, gescheurd en ongescheurd
Tevens geschikt voor:
Beton C12/15
Natuursteen met hoge dichtheid
De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.
Goedkeuring:
ETA-06/0271, DoP No. 0036, DoP No. 0756-CPD-0293.
Montagehandleiding:
Functie:
De FZEA II is geschikt voor doorsteekmontage.
Het ondersnijdende boorgat wordt gemaakt met behulp van de speciale FZUB boor.
Na plaatsing van het anker in het boorgat wordt de ankerhuls gespreid door het inbrengen van de interne spanningspen met behulp van het FZED Plus montagehulpstuk; het ondersnijdende boorgat wordt gevuld met een positieve vormpassing.
Technische gegevens:
Goed-keuring
Vereiste boor FZUB 14 x 40
Vereist montagehulpstuk FZED plus FZED 14 plus
Lengte l 43 [mm]
Binnendraad A1 M 12
Max. inschroefdiepte l E,max 21 [mm]
Min. inschroefdiepte l E,min 15 [mm]
Amount 50 Unit(s) |
